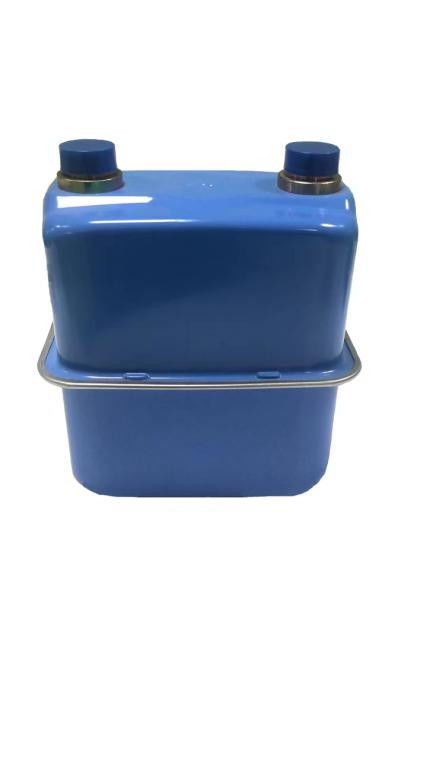

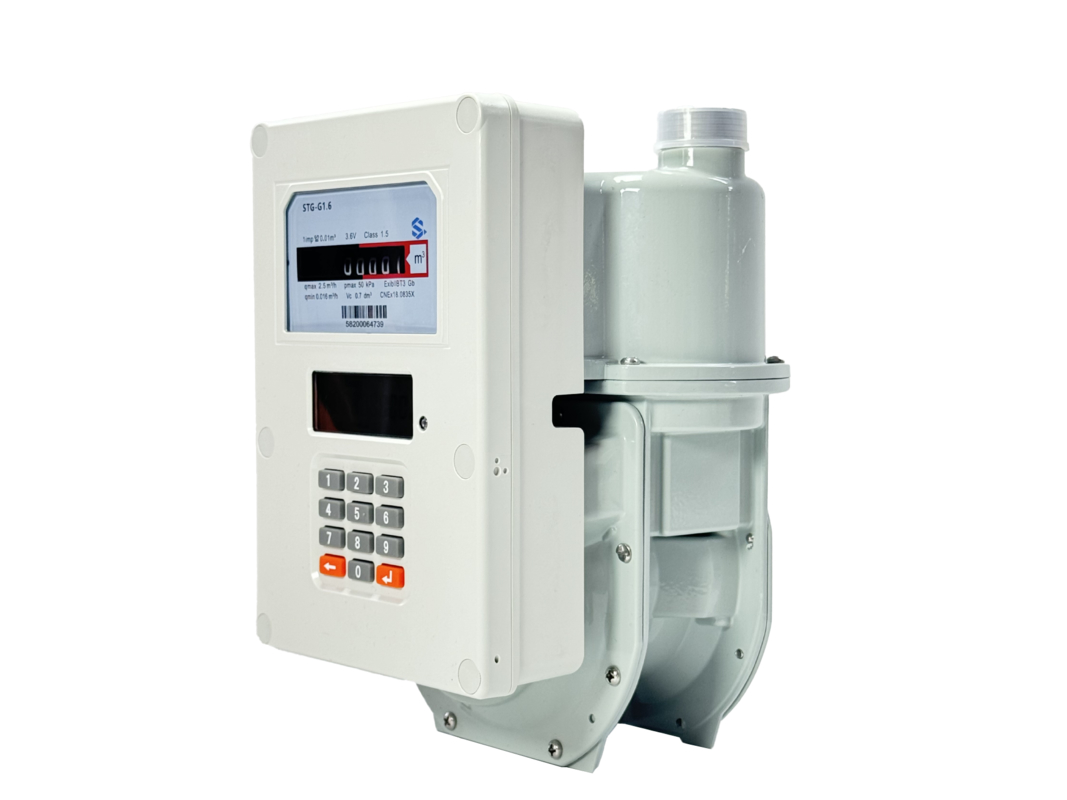

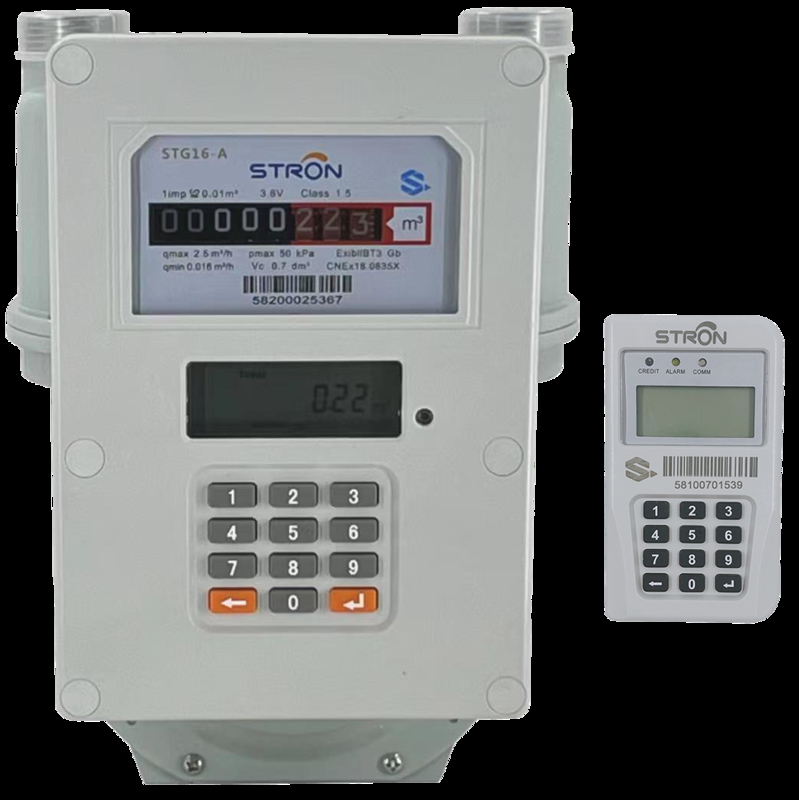

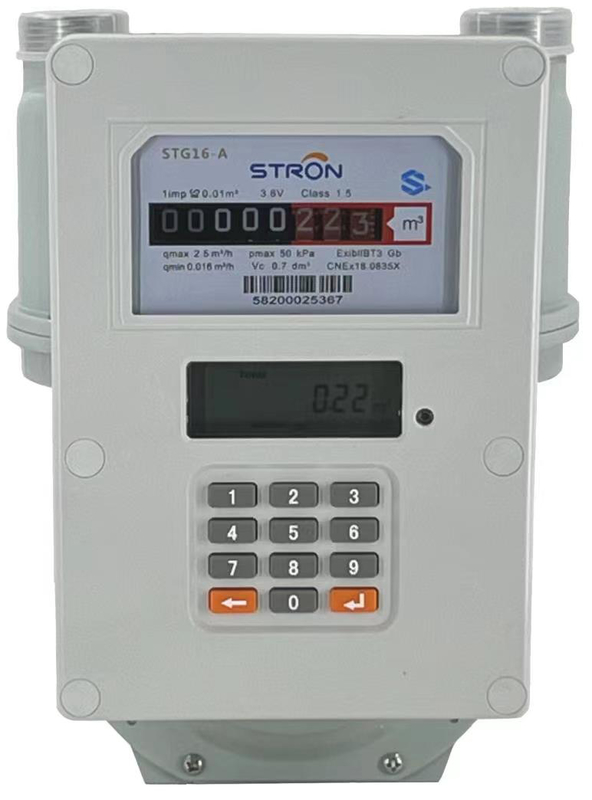

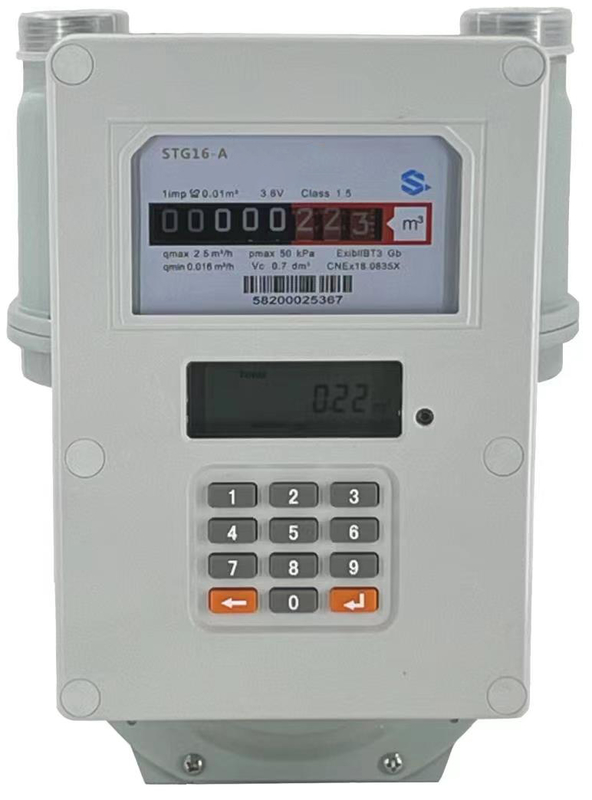

Contatore del gas IG1.6S del diaframma pagato anticipatamente carta di IC del Due-tubo di Atmos® | IG2.5S | IG4S
Le serie di IGS sono contatori del gas di credito che usano le carte cifrate di IC come supporti di dati. I nostri sistemi di IGS sono più adatti ai bisogni delle società del rifornimento del gas naturale. Attraverso la carta di IC per leggere il flusso del gas, lo stato del tester o il funzionamento anormale del metro e di altre informazioni. Ciò permette che l'operatore ottenga i dati pertinenti dal cliente senza lettura in loco.
Il metro è adatto a tutti i tipi di media del gas, come: gas della famiglia, gas e metano naturale, ecc. Di conseguenza, il campo di applicazione è grande, più conveniente per gli utenti, equivalente ad una tavola multiuso, particolarmente accessibile e conveniente. Il sistema integrato di calibratura coordina il movimento della valvola riguardo al flusso ottimale del gas. Le curve lineari eccellenti di errore sono garantite anche ai tassi di flusso debole. I valori di Qmin rimangono stalla ed i calibri sono resistenti a contaminazione dovuto le caratteristiche ottimali di rotazione della valvola.
Per fornire agli utenti più assicurazione, la carta di Atmos® IC prepaga i contatori del gas del diaframma soddisfa le richieste di EN1359: 1998/A1: 2006 e norme di OIML R137- 1(2012).
Caratteristiche di prestazione
■Funzione pagata anticipatamente
■Alloggio polvere-rivestito d'acciaio galvanizzato per la resistenza della corrosione massima
■(HTB) fino a 0,1 barre resistente al fuoco secondo EN1359
■Sistema integrato per regolare la curva di errore
■Stabilità a lungo termine dovuto uso dei diaframmi di alta qualità
■Retrofittable con pulser
■Facoltativo: Preventer di flusso inverso
■Abitazione del materiale: Lamiera di acciaio galvanizzata o alluminio fuso sotto pressione
■Media del gas: Gas naturale, gas di città, gas liquido del biogas e metano
■Andar allo scopertoe funzione
■Funzione di avvertimento e di suggerimento
■Anti interferenza magnetica
■Stabilità a lungo termine dovuto uso dei diaframmi di alta qualità
■Compensazione di pressione e di temperatura
■Facoltativo: prezzo del gas della scala
Dati tecnici Atmos® IG1.6S | IG2.5S | IG4S
| Dimensione |
IG1.6S |
IG2.5S |
IG4S |
| Portata nominale |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Portata massima |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Portata minima |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Volume ciclico |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Pressione di esercizio massima |
0,5 Antivari |
0,5 Antivari |
0,5 Antivari |
| Perdita di pressione massima |
≤ 2 mbar |
≤ 2 mbar |
≤ 2 mbar |
| Lettura massima |
99999,9998 |
99999,9998 |
99999,9998 |
| Lettura minima |
0,0002 |
0,0002 |
0,0002 |
| Temperatura di lavoro |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Temperatura di stoccaggio |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Valore di impulso |
0,01 o 0,1 m.3 /pulse |
0,01 o 0,1 m.3 /pulse |
0,01 o 0,1 m.3 /pulse |
| Classe di precisione |
Classe 1,5 |
Classe 1,5 |
Classe 1,5 |
| Tensione di funzionamento |
4.5 / 6 VCC |
4.5 / 6 VCC |
4.5 / 6 VCC |
| Corrente tranquilla |
<20 uA="">
| <20 uA="">
| <20 uA="">
|
| Corrente massima |
<300ma>
| <300ma>
| <300ma>
|
| Peso |
2.2kg |
2.2kg |
2.2kg |
|
Errore: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
® IG1.6S di atmosfera del contatore del gas del diaframma di dimensioni | IG2.5S | IG4S
|
|
110±0.50mm |
130±0.50mm |
|
|
| C |
|
218mm |
226mm |
|
|
| B |
|
M30×2-6g |
¾ B DI G |
G7/8B |
¾ del NPT ' “ |
