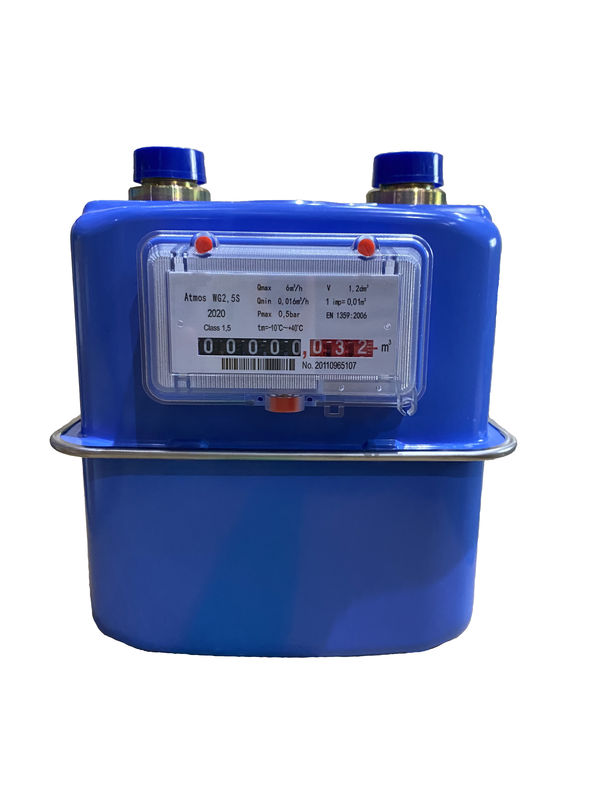

Tipo compatto contatore del gas G1.6MS del diaframma del Due-tubo | G2.5MS |G4S
La qualità solida di configurazione, l'alta precisione, la sicurezza e una gamma di dettagli tecnici avanzati rendono al contatore del gas del diaframma del ® di ATMOSFERA uno strumento di misurazione di qualità superiore dell'anello. I misuratori di portata del gas del diaframma sono disponibili nei modelli G1.6, G2.5 e G4. Questo tipo di strumento ha le caratteristiche di alta accuratezza di misura, della misura costante stabile, della lunga vita e di alta affidabilità. dovuto l'uso dei materiali di prima scelta, contatori del gas del diaframma fornisca la resistenza della corrosione, la resistenza di ossidazione e la robustezza. La qualità solida di configurazione, l'alta precisione, la sicurezza e una gamma di dettagli tecnici avanzati rendono al contatore del gas del diaframma del ® di ATMOSFERA uno strumento di misurazione di qualità superiore dell'anello. I misuratori di portata del gas del diaframma sono disponibili in G1.6, Modelli G2.5 e G4. Questo tipo di strumento ha le caratteristiche di alta accuratezza di misura, della misura costante stabile, della lunga vita e di alta affidabilità. dovuto l'uso dei materiali di prima scelta, contatori del gas del diaframma fornisca la resistenza della corrosione, la resistenza di ossidazione e la robustezza.
Il contatore del gas della membrana pricipalmente è composto di camera di misura, di saracinesca e di esposizione. Una membrana di gomma divide la camera di misura in due parti, che alternatamente sono collegate con l'entrata del tubo da una saracinesca. La membrana ritiene la pressione del gas e si espande e si muove nella stanza di conteggio, di modo che il gas nelle due parti della stanza di conteggio è inalato e scaricato alternatamente. Il moto alternante della saracinesca forma un flusso continuo di gas, che è trasmesso all'esposizione dal meccanismo del legame per mostrare il volume da parte a parte.
Caratteristiche di prestazione
1.Approved conformemente a METÀ DI da NMi
alloggio polvere-rivestito d'acciaio 2.Galvanized per la resistenza della corrosione massima
3. (HTB) fino a 0,1 barre resistente al fuoco secondo EN1359
sistema 4.Integrated per regolare la curva di errore
stabilità 5.Long-term dovuto uso dei diaframmi di alta qualità

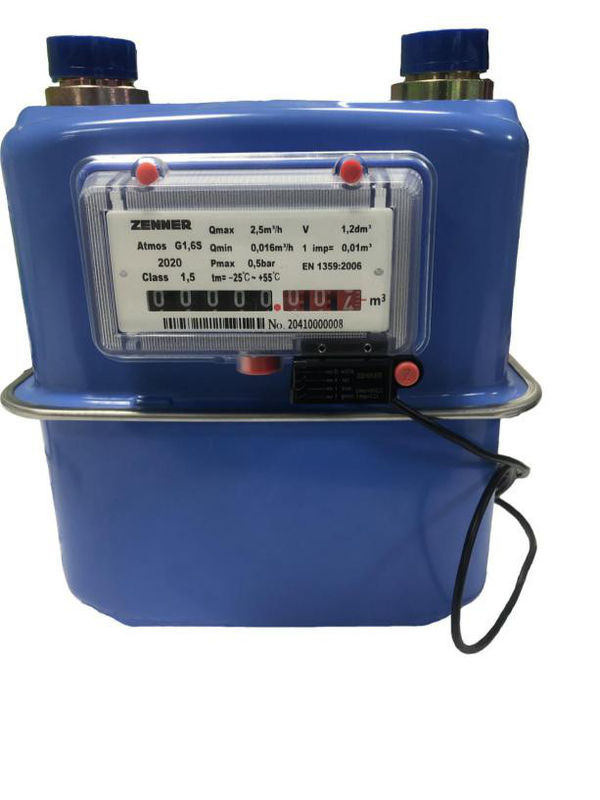

6.Retrofittable con pulser
7.Optional: Preventer di flusso inverso
materiale 8.Housing: Lamiera di acciaio galvanizzata o alluminio fuso sotto pressione
media 9.Gas: Gas naturale, gas di città, gas liquido del biogas e metano
® tecnico G1.6s di atmosfera di dati|G2.5S|G4S
| Dimensione |
G1.6 |
G2.5 |
G4 |
| Portata nominale |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Portata massima |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Portata minima |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Volume ciclico |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Pressione di esercizio massima |
0,5 Antivari |
0,5 Antivari |
0,5 Antivari |
| Perdita di pressione |
<200 Pa="">
| <200 Pa="">
| <200 Pa="">
|
| Lettura massima |
99999,9998 |
99999,9998 |
99999,9998 |
| Lettura minima |
0,0002 |
0,0002 |
0,0002 |
| Temperatura di lavoro |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Temperatura di stoccaggio |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Valore di impulso |
0,01 m.3 /pulse |
0,01 m.3 /pulse |
0,01 m.3 /pulse |
| Classe di precisione |
Classe 1,5 |
Classe 1,5 |
Classe 1,5 |
| Peso |
110/130mm |
1.8kg |
1.8kg |
1.8kg |
| 152.4mm |
2.0kg |
2.0kg |
2.0kg |
|
Errore: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
Atmosfera ®G1.6s del contatore del gas del diaframma di dimensioni|G2.5S|G4S
|
90±0.50 millimetro |
110±0.50mm |
130±0.50mm |
152.4±0.50mm |
|
|
| C |
226mm |
|
218mm |
|
|
|
| B |
M30×2-6g |
¾ B DI G |
G7/8B |
G1B |
¾ del NPT ' “ |
BS746 1' |
