Contenitore impermeabile di tester di anti corrosione dello STS, contenitore all'aperto di tester IP54

La Fuori griglia standard GPRS IP54 dello STS impermeabilizza la scatola di conteggio solare pagata anticipatamente astuta

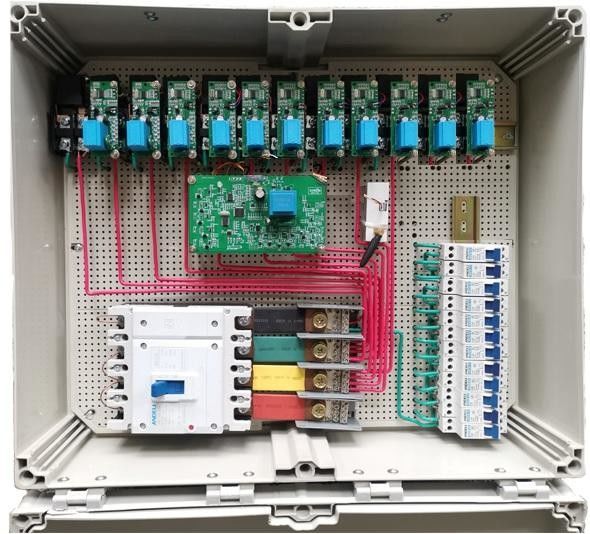

La scatola di conteggio di modello del ‐ di STB560-A (in futuro si è riferito come scatola del ‐ di m.) è una soluzione di conteggio di multi funzione del ‐ composta di scatola, unità di controllo & di misura (MCU), modulo di GPRS, modulo di LORA-RF ed unità di interfaccia cliente (CIU). Ogni scatola del ‐ di m. può accedere ai server lontani dell'estremità del ‐ via GPRS, di modo che gli amministratori possono fare funzionare le scatole del ‐ di m. e leggere a distanza le informazioni del consumo di energia di tutti i tester.

La M.-scatola è composta di copertura del PC (policarbonato) e di base dell'ABS, con la prestazione di isolamento affidabile, ad alta resistenza, buon fiammeggiando la resistenza, anti corrosione del ‐, antinvecchiamento e vita di oltre 10 anni. Potrebbe essere ampiamente usata nella costruzione di alloggi o nella trasformazione civile di griglie di potere, con le caratteristiche delle combinazioni multiple di contatori differenti, di installazione facile, di collegamento di cavo nascosto e di operazione sicura.

Facendo funzionare le scatole del ‐ di m. e legga a distanza le informazioni del consumo di energia di tutti i tester, possono aiutare le società di servizi in gran parte a migliorare l'efficienza della gestione delle loro griglie di potere e riducono il costo della gestione.

Per gli utenti, CIU ha installato nelle loro case potrebbe raggiungere i dati del consumo di energia dalle scatole del ‐ di m. via la comunicazione di LORA-RF e l'esposizione agli utenti, di modo che per loro è non solo conveniente leggere i dati, ma anche evitare la rottura della misura di energia. Quindi, questa è una soluzione completa della scatola di conteggio che combina la misura, l'uso e la gestione di energia.

Parametri elettrici

Compatibilità magnetica elettrica

Dimensione della M.-scatola:

Funzionalità

1. Misura

   Funzione attiva positiva di misura di energia della riserva e dell'attivo.

2. Prepagamento

   spengere della M.-scatola il rifornimento del carico quando il giro del credito dell'utente a 0, utenti può ricaricare dal SEGNO dell'input 20digits su CIU.

3. credito basso

   Il valore dell'allarme può essere fissato introducendo il SEGNO corrispondente.

4. Funzione di controllo del carico

   La M.-scatola può essere programmata per la soglia di controllo di carico, se il potere corrente è più della soglia. Il metro taglierà il carico dell'utente.

5. registrazione di evento

   La M.-scatola registrerà i tempi totali dell'apertura della copertura/evento spento corrente inverso e del periodo delle 10 volte più tarde dell'evento.

6. auto-test

   La M.-scatola ha una funzione di prova d'autoverifica, può provare LCD e trasmettere ecc. e riferire direttamente i risultati.

7. TOU Tariff:

   TOU Tariff può essere messo introducendo il SEGNO corrispondente.

8. raccolta di scoperto:

   Lo scoperto dell'elettricità può essere raccolto giorno dopo giorno o di mese in mese.

9. indagine di informazioni:

   Il consumatore potrebbe controllare i dati come credito rimane, credito acquistato e totale totale da input il breve codice su CIU.

10. Anti-compressore:

   Il metro chiuderà automaticamente la valvola dopo rilevazione del campo magnetico e dell'evento aperto della copertura.

11. Comunicazione:

   ①GPRS: La M.-scatola è disponibile con la comunicazione di sistema degli AMI al database server tramite il modulo di GPRS

   ②LORA-RF: Comunicazione di CIU con la M.-scatola da LORA-RF.

Installazione su Palo/parete

L'intero insieme degli accessori dell'installazione, compreso le barre orizzontali & verticali ed il cerchio, è indipendente imballato dalla scatola. Poichè indicata sopra, la parte 1 è il cerchio, la parte 2 la barra orizzontale e la parte 3 la barra verticale, mentre le informazioni di dimensione della barra orizzontale e del cerchio potrebbero essere vedute nell'immagine.

Le misure sotto saranno prese durante il processo di installazione sul palo elettrico:

Il ✽ installa la barra verticale ed i bulloni per la barra orizzontale sulle posizioni adeguate sulla parte del contenitore di tester e la correzione con le viti.

Il ✽ installa la barra orizzontale sui bulloni.

Il ✽ ripara il cerchio sul palo.

Il ✽ ripara il cerchio con il contenitore di tester facendo uso delle viti.

Ci sono completamente 2 unità della barra verticale, 2 unità della barra orizzontale e 2 unità del cerchio per installazione.

Collegamento del cavo elettrico

I cavi elettrici sono concentrati sul fondo del contenitore di tester, sono infilati nei fissatori del cavo e sono collegati sotto le viti dei terminali dell'input, dei terminali neutrali e dei terminali di uscita. I cavi dell'input saranno cavi di rame non più piccoli del ‐ 50mm2 della BV ed i cavi dell'uscita saranno cavi di rame non più piccoli del ‐ 16mm2 della BV.

La configurazione dei terminali dell'input, dei terminali neutrali e dei terminali di uscita dentro il contenitore di tester è indicata sotto.

I numeri dettagliati dei pali del collegamento sono indicati negli oggetti 3.2.9, 3.2.10 & 3.2.7.

Diagramma di collegamento come indicato qui sotto:

Installazione & collegamento di CIU

CIU significa l'unità di interfaccia cliente, che è il dispositivo installato nella casa dell'utente, seguente il diagramma di collegamento qui sotto. Il suo metodo del collegamento è simile come il collegamento dei metri. UIU non misura l'energia, ma invece, visualizza appena i dati misurati di energia. Così le linee di uscita della fase di N e di L di UIU non sono obbligatorie da essere usato.

Dopo l'installazione dei cavi elettrici di CIUs, Il CIU si collegherà automaticamente alla M.-scatola dal modulo di LORA-RF.

Tre soluzioni per ricaricare contatore per acqua pagato anticipatamente

1. Da Stronpay che vende software

➯ via il punto di vendite locali o l'unità vendente mobile tenuta in mano

Operazione di vendere software

1. Connessione che vende sistema

2. Registrazione di numero del tester

3. Registrazione di informazione al cliente

4. Fissazione dei prezzi

5. Conto aperto

6. Vendere/riempire i metri

7. Ottenga il segno

8. Segno introdotto da misurare con la tastiera

9. Ricarica con successo

2. Dalla piattaforma di terzi o dal pagamento mobile locale con l'api

➪ tramite telefono cellulare

Api: Application Program Interface, che è l'accordo che collega i terzi APP ed il nostro Stronpay che vendono il software.

3. Da AMI System

Il ➪ ricarica a distanza tramite modulo di GPRS e di LORA-RF

Come ricaricare da AMI System?
